01 Servicios · Equipo inductivo hasta 500 kV

Soluciones de ciclo completo para su transformador.

Desde el descargue en puerto hasta la puesta en servicio, y durante toda la vida útil del equipo: montaje, mantenimiento, pruebas, rehabilitación y asistencia técnica para transformadores y reactores de potencia.

Montaje
Mantenimiento
OLTC
Pruebas
Aceite
Renovables

01 / 09

Montaje y puesta en servicio de transformadores de potencia.

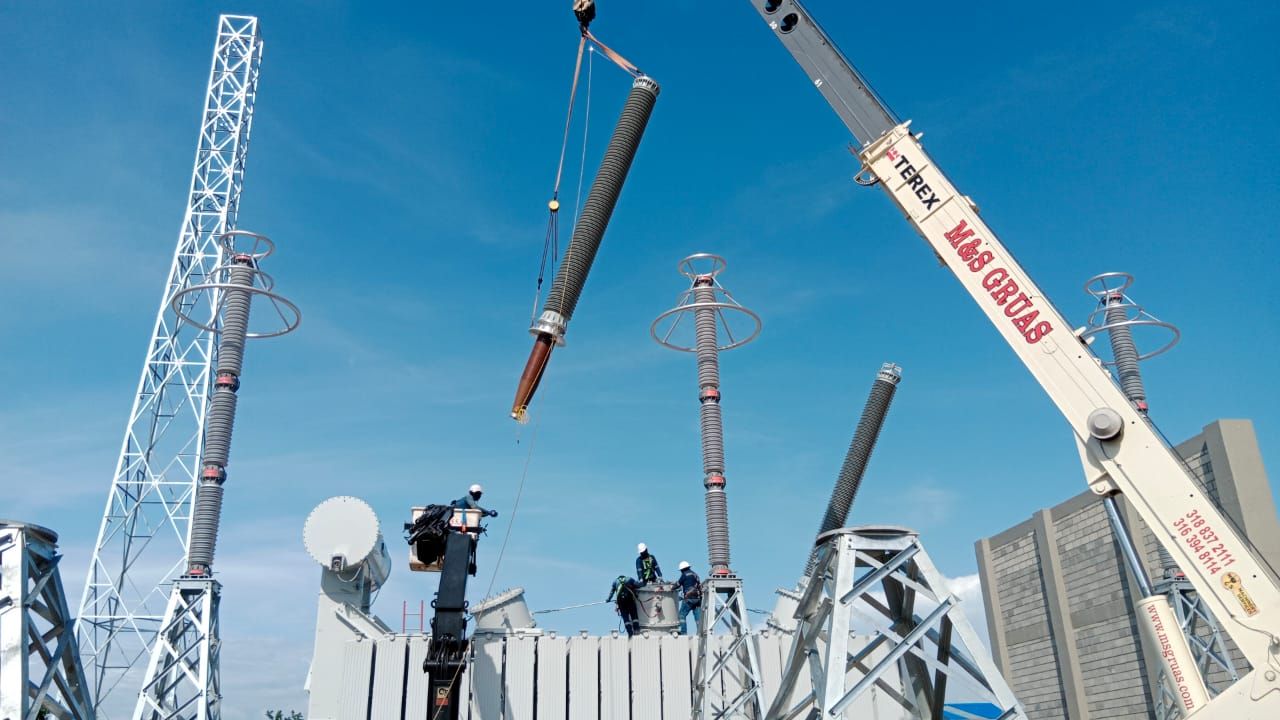

Izaje de un buje de alta tensión durante el montaje de un transformador de potencia

Montaje y desmontaje de transformadores y reactores de alta potencia, garantizando el cumplimiento de las especificaciones del fabricante hasta su comisionamiento.

Ejecutamos cada etapa con personal calificado y tecnología avanzada, con flujo continuo de aire seco o nitrógeno durante el montaje de accesorios para proteger la parte activa de la humedad.

Alcance

01Verificación de packing list
02Pruebas iniciales
03Montaje de accesorios con aire seco o nitrógeno
04Tratamiento de aceite por termovacío y filtro prensa
05Secado bajo vacío, llenado y recirculado
06Prueba de estanqueidad
07Pruebas eléctricas y análisis ADFQ y DGA
08Comisionamiento y puesta en servicio

02 / 09

Mantenimiento predictivo, preventivo y correctivo.

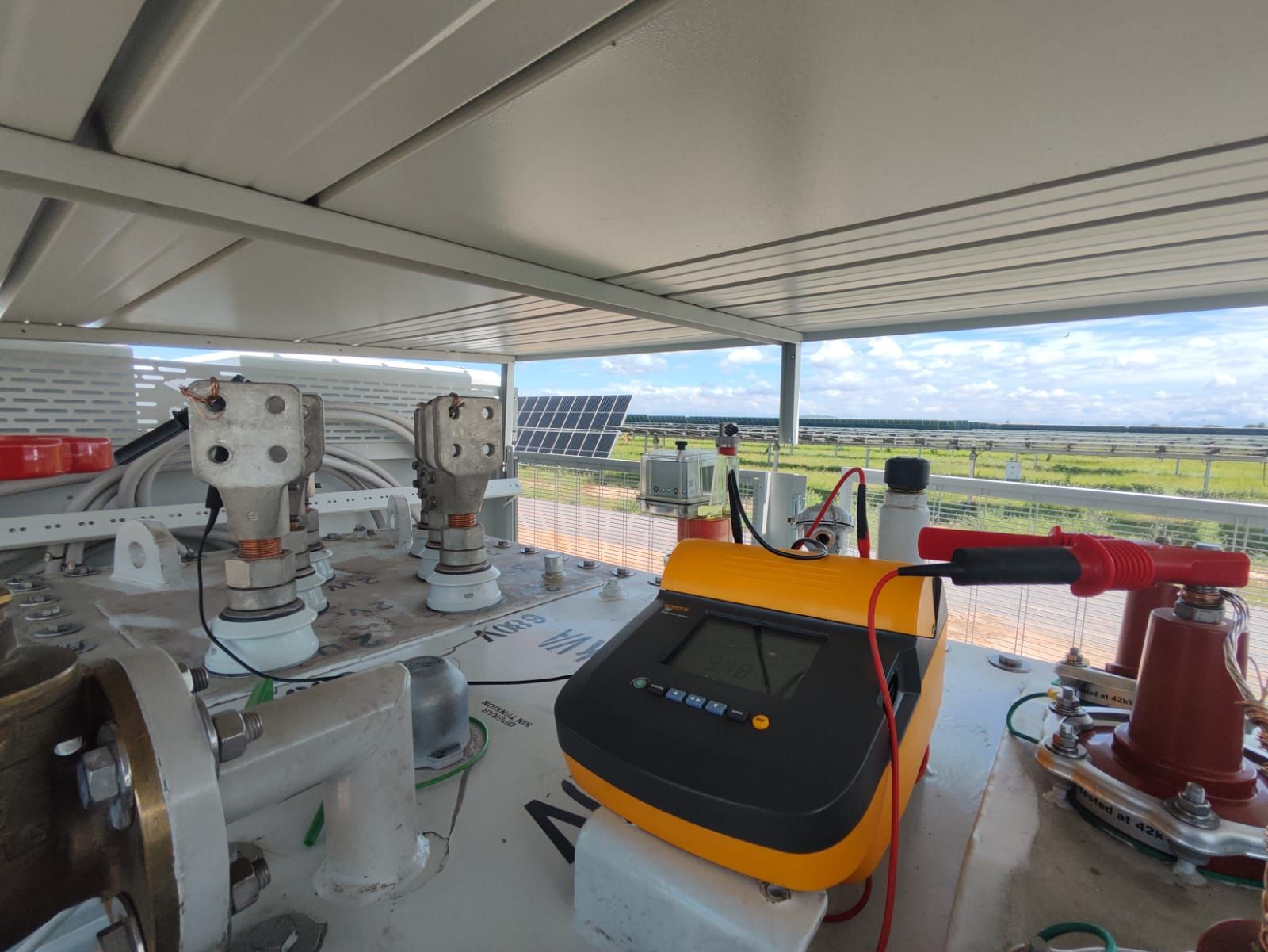

Equipos de prueba durante el mantenimiento de un transformador

Intervenciones técnicas orientadas a preservar la operatividad del transformador, anticipar fallas y corregir condiciones anómalas que puedan comprometer el servicio.

A medida que el transformador opera, el aceite dieléctrico pierde sus propiedades aislantes y térmicas. Por eso el mantenimiento incorpora el reacondicionamiento y la regeneración del fluido, para mantener la integridad del aislamiento, asegurar el desempeño térmico y extender la vida útil del equipo.

Incluye

Pruebas eléctricas y análisis de aceite dieléctrico
Inspecciones internas y externas
Lavado y aplicación de pintura
Corrección de fugas y cambio de accesorios
Recirculado en termovacío y filtrado prensado
Eliminación de contaminantes, pasivación química y aplicación de inhibidores

03 / 09

Mantenimiento de conmutadores bajo carga OLTC.

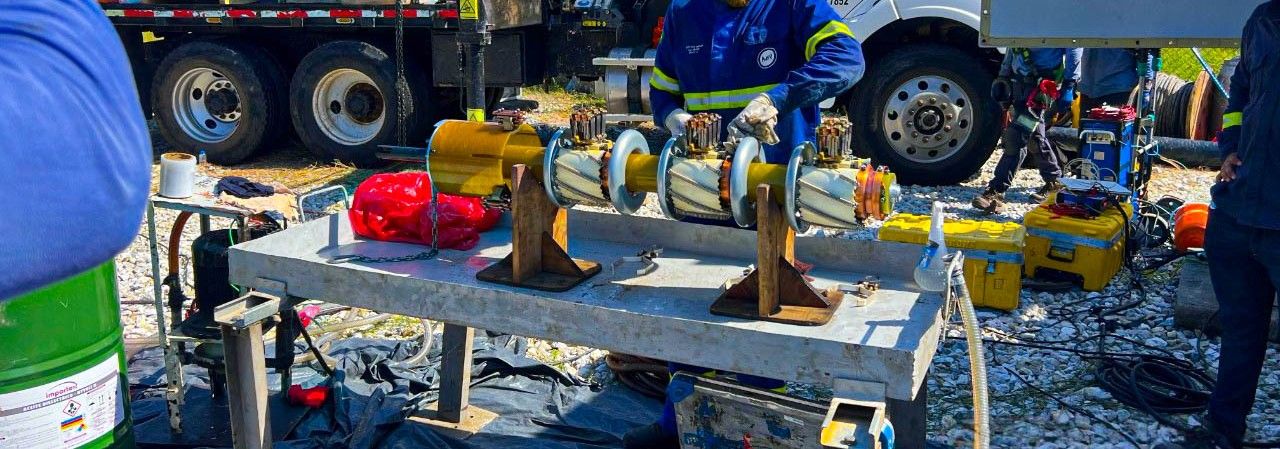

Técnicos de LG SERVIS durante el mantenimiento de un cambiador de tomas bajo carga

Contamos con aliados estratégicos representantes de la marca MR en Colombia para mantenimientos preventivos y correctivos especializados de cambiadores de tomas bajo carga.

Actividades

Mantenimiento preventivo según número de operaciones indicado por el fabricante
Cambio de piezas
Inspecciones internas a selectores y ruptores
Medición de resistencia dinámica
Análisis de tiempos de conmutación
Engrase de engranajes
Mantenimiento al mando motor
Análisis de aceite fisicoquímico y de gases disueltos
Cambio de válvulas de sobrepresión y relés de flujo

04 / 09

Rehabilitación parcial en sitio hasta 230 kV.

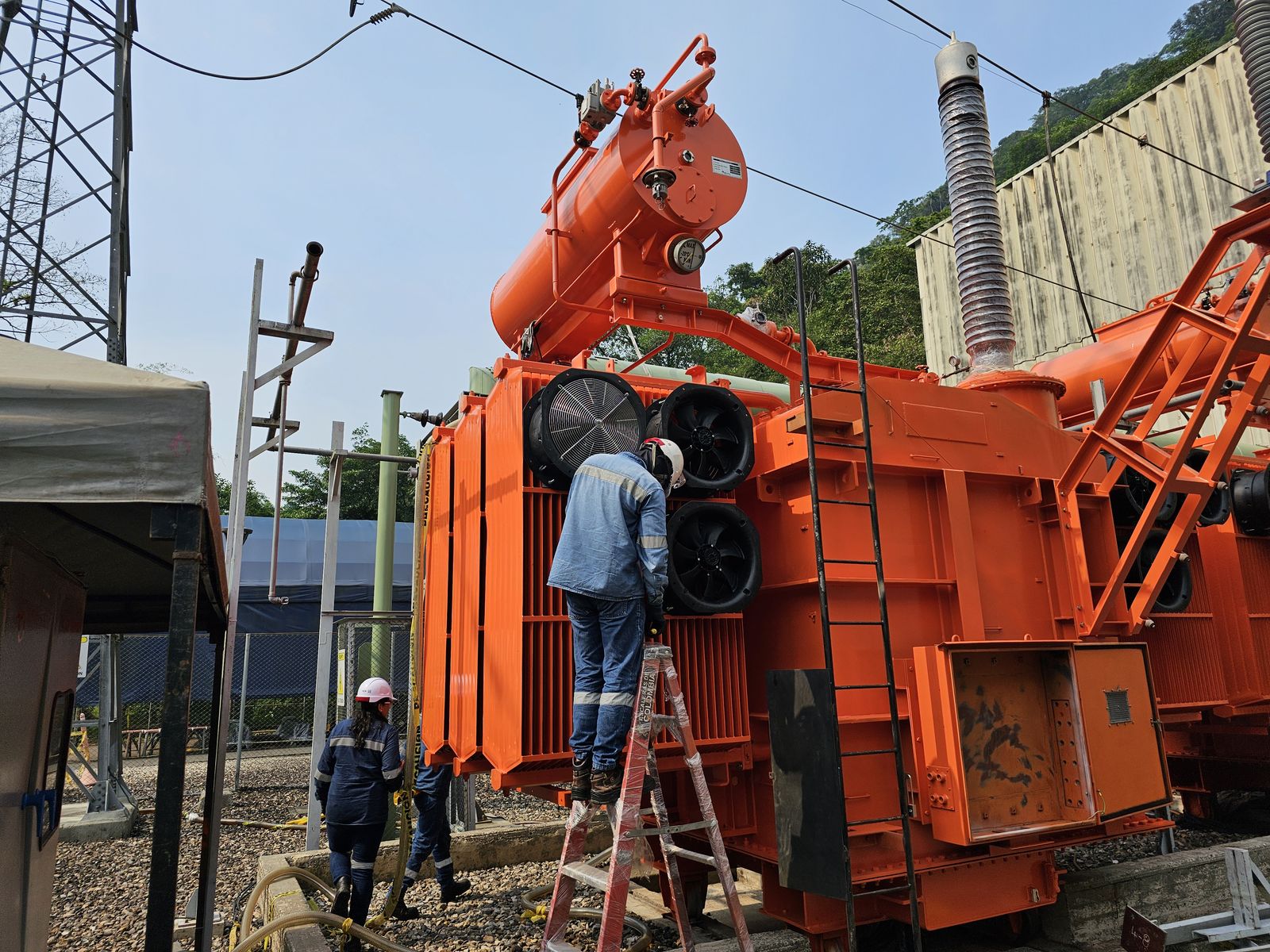

Rehabilitación de un transformador de potencia en sitio

Recuperamos las condiciones operativas y funcionales del transformador mediante intervenciones técnicas en campo o en bodega, según la complejidad del caso.

Contamos con la infraestructura, el personal capacitado y los procedimientos necesarios para ejecutar rehabilitaciones bajo estándares técnicos exigentes, de modo que el transformador continúe operando de forma segura y eficiente dentro del sistema eléctrico.

Experiencia

AES ChivorRehabilitación de transformadores de las unidades de generación 6, 7 y 8.
EPMCambio total de empaquetadura, secado de parte activa, termovacío y pruebas en un transformador de 185 MVA, 230 kV.

05 / 09

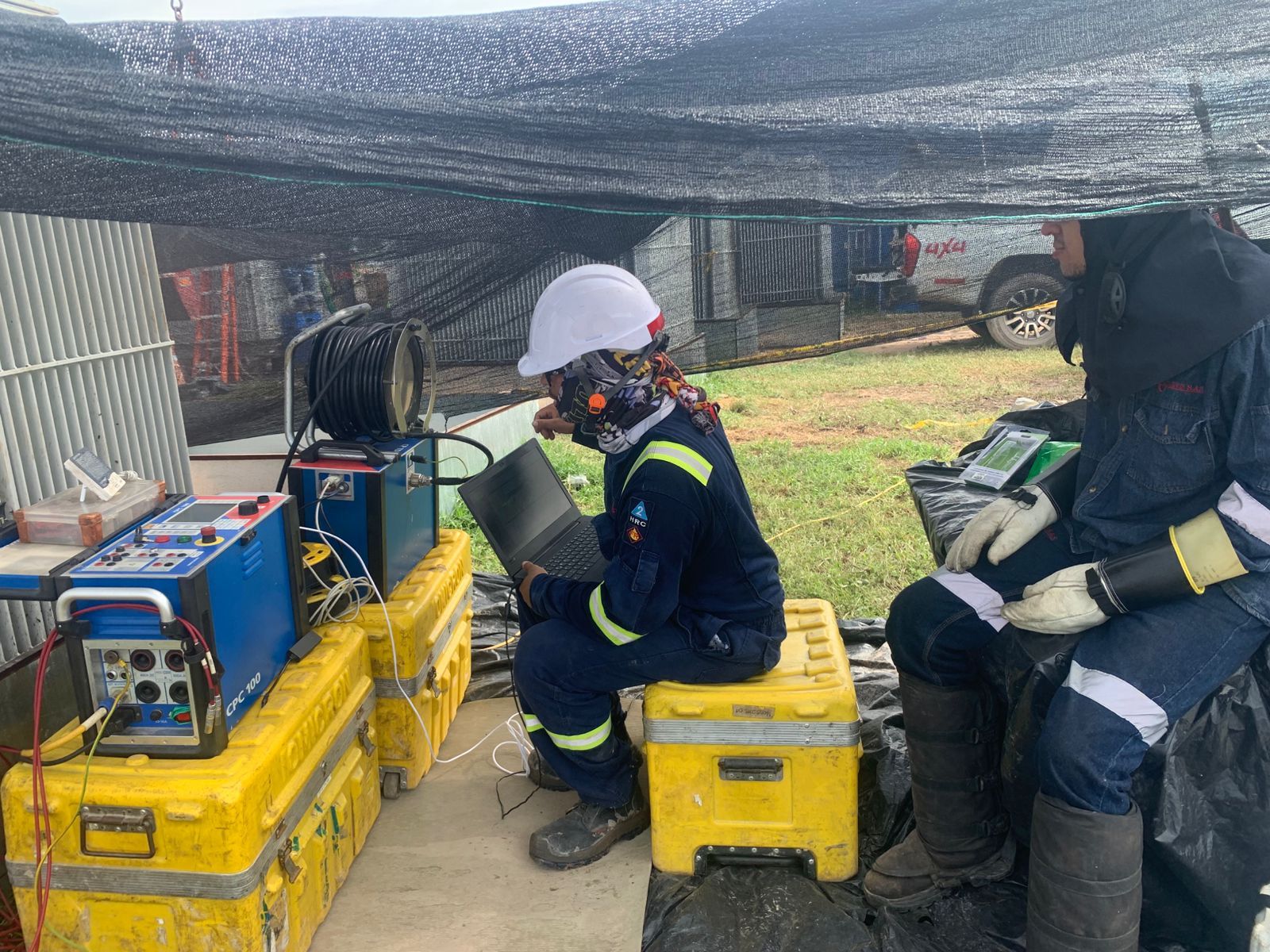

Pruebas eléctricas.

Diagnóstico completo del estado del transformador y sus accesorios, para la puesta en servicio, el mantenimiento y la toma de decisiones.

Devanados y relación

Resistencia de devanados
Relación de transformación (TTR)
Verificación del grupo vectorial
Impedancia de cortocircuito
Corriente de excitación
Resistencia dinámica (DRM)

Aislamiento

Resistencia de aislamiento
Índice de polarización
Índice de absorción
Factor de potencia y capacitancia
Espectroscopía dieléctrica (DFR)
Rigidez dieléctrica

Diagnóstico y accesorios

Respuesta en frecuencia (SFRA)
Pruebas a CT's: curvas de saturación, TTR, resistencia de devanados y polaridad
Pruebas a pararrayos y supresores de tensión

06 / 09

Toma de muestras y tratamiento de aceite dieléctrico.

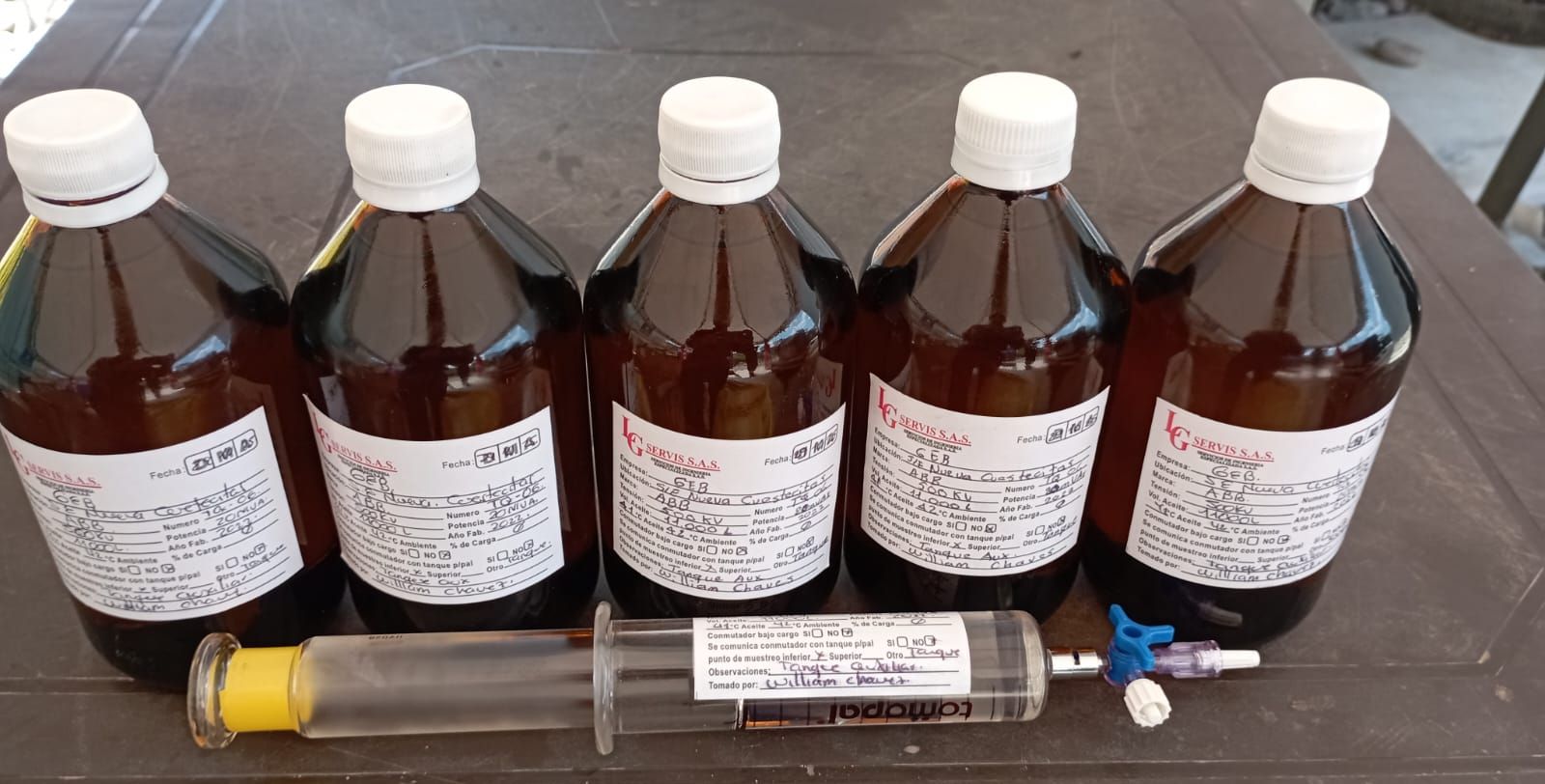

Muestras de aceite dieléctrico listas para análisis de laboratorio

Tomamos muestras de aceite con procedimientos que aseguran su representatividad y las enviamos a laboratorios acreditados por ONAC e IDEAM.

Los resultados se interpretan técnicamente conforme a la normativa vigente (ASTM e IEC), para evaluar el estado del transformador y tomar decisiones oportunas.

Tratamiento

Tratamiento por termovacío
Filtro prensa
Regeneración y reacondicionamiento
Pasivación química e inhibidores

ADFQAnálisis fisicoquímico

Contenido de agua (Karl Fischer)
Rigidez dieléctrica
Factor de potencia a 25 °C y 100 °C
Tensión interfacial
Número ácido
Color
Densidad relativa
Viscosidad cinemática

DGACromatografía de gases disueltos

Hidrógeno
Oxígeno
Nitrógeno
Dióxido de carbono
Monóxido de carbono
Metano
Etano
Etileno
Acetileno
Propano / propileno

+Análisis especiales

Compuestos furánicos (HPLC)
Azufre corrosivo
Azufre potencialmente corrosivo (CCD)
Dibencil disulfuro (DBDS)
Bifenilos policlorados (PCB)
Inhibidor de oxidación (DBPC)
Pasivador (Irgamet 39)

07 / 09

Descargue y movilización de transformadores.

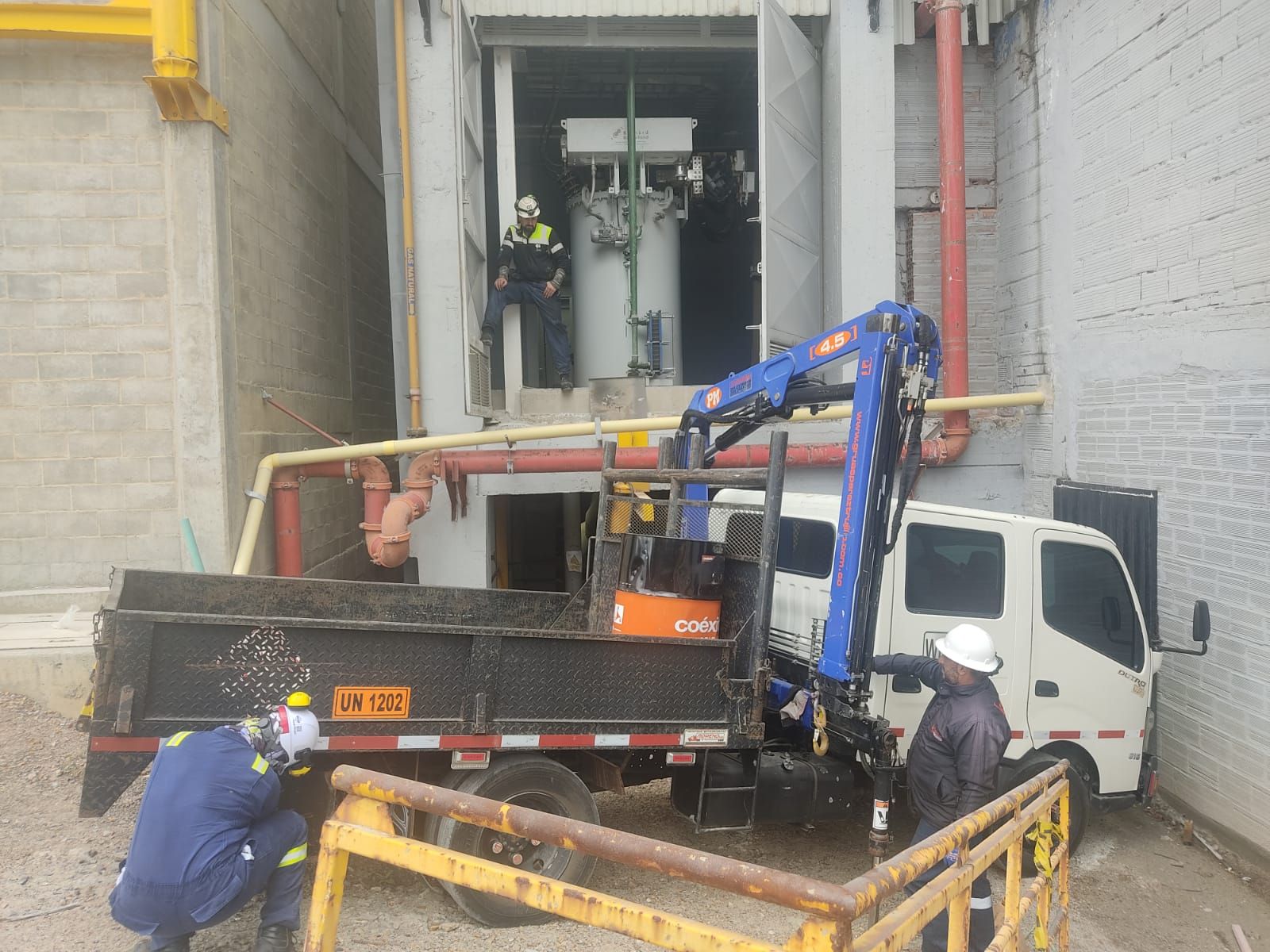

Movilización de un transformador con camión grúa

Contamos con el equipo, el personal y la experiencia para movilizar transformadores de forma segura, con aceleraciones mínimas y bajo los más altos estándares de calidad.

Traslado manualTraslado con grúa

Maniobras

Descarga en bases de madera
Desplazamiento mediante viga corrediza
Ubicación final en bahía
Traslado en todo tipo de terrenos
Maniobras dentro de subestaciones energizadas

Celsia · SalvajinaMovilización de un transformador de 115 kV y 79 toneladas mediante vigas fijas y móviles en un trayecto de aproximadamente 90 m.

08 / 09

Centros de transformación en plantas de energía renovable.

Parque solar con centros de transformación al atardecer

Montaje, pruebas y mantenimiento integral de centros de transformación fotovoltaicos, esenciales para la distribución eficiente de energía en proyectos renovables.

Conscientes de la importancia de la transición energética en Colombia, nos comprometemos a ser aliados estratégicos en el desarrollo de infraestructura eléctrica sostenible.

01
Montaje externo
Box trafo, techado, señalización de seguridad, alarmas y sensores.
02
Cableado
Potencia entre transformador y RMU, media y baja tensión, y cables de control de protecciones mecánicas.
03
Conexionado
Fabricación de premoldeados, conexión al RMU y conexión de BT y MT al transformador.
04
Pruebas al transformador
Pruebas eléctricas completas y toma de muestras y análisis de aceite.
05
Pruebas primarias
CT's, interruptores de MT y BT, llenado de SF6 y pruebas VLF a cables de MT.
06
Pruebas de control
Relés de protección, integración de STS e inversores al sistema de monitoreo y configuración de la planta.
07
Aceptación
Pruebas de aceptación en frío y en caliente antes de la operación comercial.

09 / 09

Asistencia técnica, supervisión y capacitación.

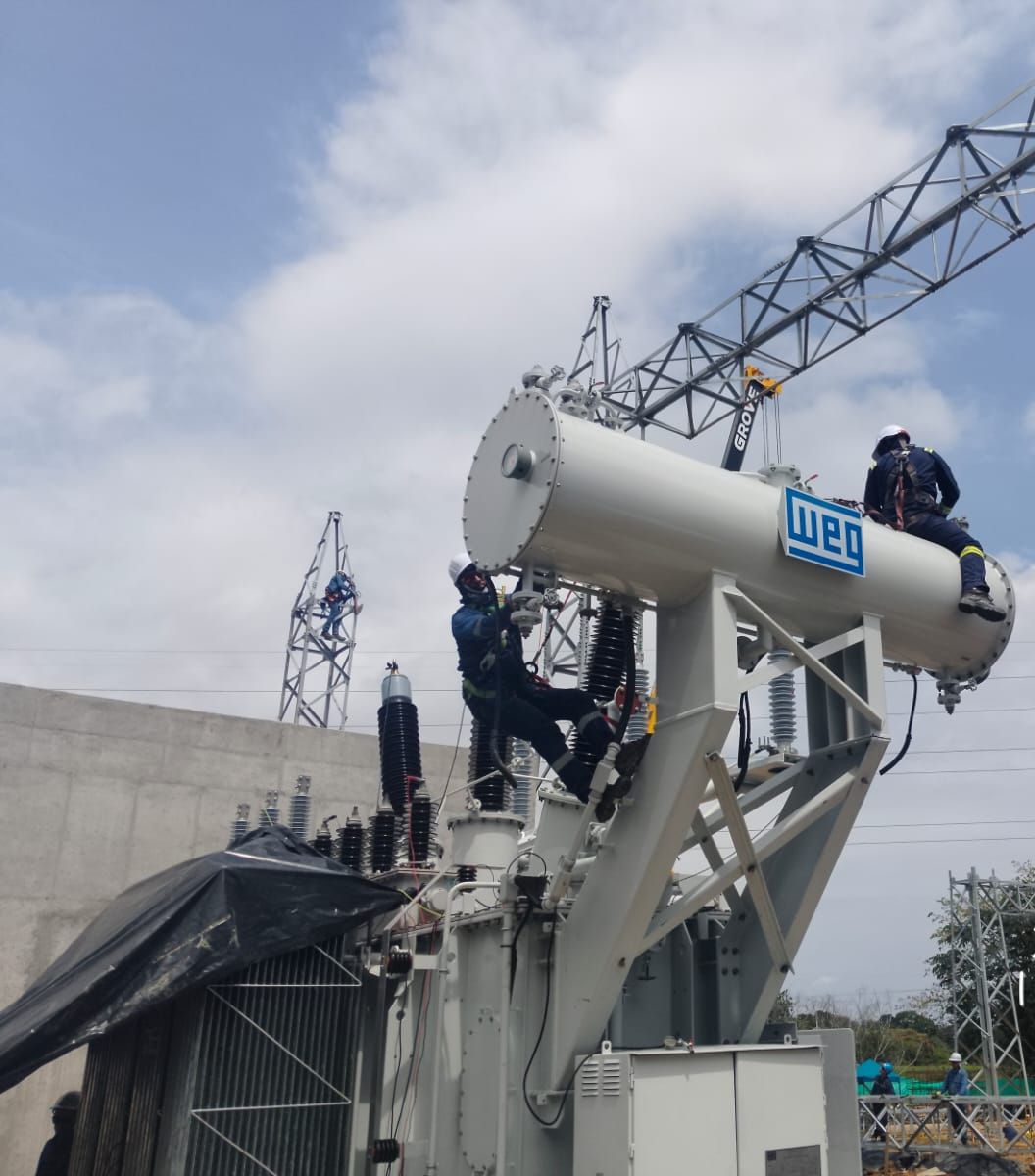

Supervisión técnica durante el montaje de un transformador de potencia

Acompañamos a fabricantes, operadores y contratistas con ingenieros de amplia experiencia en equipo inductivo, en Colombia y en el exterior.

Asistencia técnica a fabricantes y supervisión del montaje de equipo inductivo
Recepción de reactores y transformadores en bodega o puerto, con informe de estado
Apoyo en la solución de garantías de transformadores y reactores
Acompañamiento pre y post energización
Inspecciones de montaje para verificar calidad, seguridad y eficiencia
Capacitación técnica: diseño, accesorios y OLTC, mantenimiento e interpretación de pruebas

VenezuelaInspección y acompañamiento del montaje de un transformador en la S/E San Gerónimo B.
República DominicanaCapacitación de tres días a cargo de 2 ingenieros con más de 20 años de experiencia.
